6~8mm厚Q235钢板冲刀模,用高速钢和其他钢制作,使用寿命都不太理想。选用LD钢在空气炉和盐浴炉加热淬火,寿命虽有很大提高,但还是不尽人意;采用真空淬火,寿命较高速钢模提高4倍。
LD基体钢制作的6~8mm钢板冲击刀模真空热处理工艺为:
1130℃真空加热后,预冷至1100℃淬油;回火也采用真空处理,560℃×1h+570℃×1h×2次共三次回火。回火后硬度为58~61HRC,冲切47491次,只是稍微磨损,修磨后仍可使用。

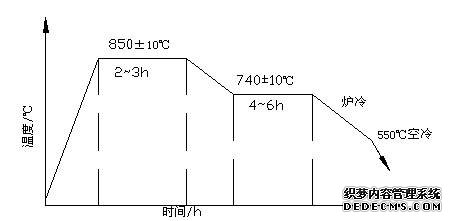

附:LD基体钢的锻后等温球化退火标准工艺图
东莞市弘超模具科技有限公司销售的其它基体钢钢种牌号:65Nb(6Cr4W3Mo2VNb)、6W6Mo5Cr4V、LD2(7Cr7Mo3V2Si)、012Al(5Cr4Mo3SiMnVAl)、CG-2(6Cr4Mo3Ni2WV)、5Cr4Mo2W2SiV、RM2(5Cr4W5Mo2V)、LM1(6W8Cr4VTi)、LM2(6Cr5Mo3W2VSiTi)等。
