DRM2
高韧性高硬度基体高速钢
DRM2是日本大同特殊钢株式会社温作/冷作锻造模具用钢,是能广泛对应以温作、冷作压造工具等,在苛刻条件下工作的基体高速钢。实现比以往基体高速钢更高的高硬度和韧性,DRM2适用于各种温作及冷作锻造模具。
⒈DRM2的特性:
⑴、最高使用硬度可达62HRC。
⑵、组织微细,韧性值高,疲劳特性良好。
⑶、淬透性优良,大直径材料用真空热处理炉淬火也可维持其高性能。
⑷、通过特殊熔炼,非金属夹杂物少,均匀性优良。
⒉DRM2的化学成分
日本大同专利钢种
⒊DRM2的热处理条件:
锻造温度(℃) 热处理条件(℃) 硬度
退火 淬火 回火 退火(HB) 淬火回火(HRC)
再锻温度(请垂询) 800~880℃缓冷 1050~1120℃油冷或热浴或真空炉气冷 550~620℃空冷≥2次 ≤235HB 58~62HRC

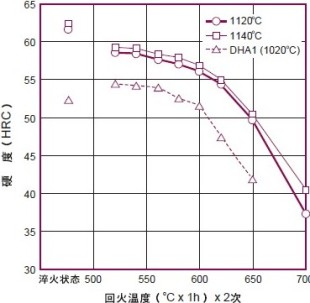

DRM2的淬火回火曲线图如下所示:
试样形状:□15×15mm
淬火冷却方式:油冷
回火冷却方式:空冷
⒋DRM2的组织(退火状态):
DRM2粗大碳化物少,组织均匀。
DRM2的组织图
⒌DRM2的物理特性:
⑴、热膨胀系数
温度℃ | 20~100 | 20~200 | 20~300 | 20~400 | 20~500 | 20~600 | 20~700 | 20~800 |
×10-6/K | 11.0 | 11.4 | 11.8 | 12.1 | 12.3 | 12.6 | 12.4 | 12.9 |
⑵、热传导率
温度℃ | 25 | 200 | 300 | 400 | 500 | 600 | 700 |
W/m·K (cal/cm.sec. ℃) |
23.2 (0.055) |
26.9 (0.064) |
27.9 (0.067) |
29.0 (0.069) |
28.8 (0.068) |
29.2 (0.070) |
29.6 (0.071) |
⑶、比热
温度℃ | 25 | 200 | 300 | 400 | 500 | 600 | 700 |
J/kg·K (cal/g.℃) |
458 (0.109) |
518 (0.124) |
556 (0.133) |
598 (0.143) |
659 (0.158) |
756 (0.181) |
910 (0.217) |
⑷、杨氏模量 210GPa
注:试片热处理条件:淬火1140℃油冷;回火560℃空冷 2次调整。
⒍DRM2的高温硬度:

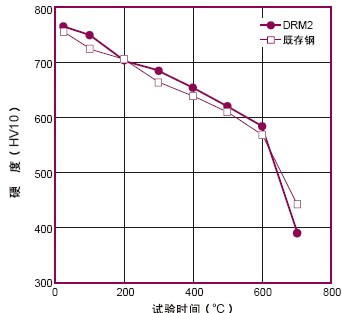

以下为DRM2高温硬度对比曲线
DRM2高温硬度对比曲线图
⒎DRM2的应用:
⑴、温锻冲头或模具
⑵、冷锻冲头或模具
更多信息
请直接与我公司服务人员联络(热线电话:86-0769-81760118 81760222),以获得更多的有关模具钢材的选择、应用、热处理及库存等相关资料。
