PD613                                                                                                              DAIDO STEEL
高硬度高镜面塑料模具钢

PD613是日本大同模具钢的专利产品，是汇聚耐久性镜面性韧性等各种特性的高品质模具钢，PD613是在SKD11基础上进行改良的高硬度高镜面淬火回火型塑料模具用钢。

⒈PD613的化学成分
日本大同专利产品，化学成分暂不对外公开。

⒉PD613的特性
PD613系经ESR电渣重熔精炼而成，故其质量非常可靠。
⑴、经热处理可获HRC56～61之高硬度，故其耐磨性极佳，使用寿命长。
⑵、镜面加工性优异：PD613的一次碳化物比SKD11的颗粒精细，且分布较为均匀，故其镜面加工性良好，可达#10000左右。
⑶、热处理尺寸变化较小：PD613之热处理尺寸变化量及其方向性均比SKD 11小。
⑷、韧性很好。
⑸、表面渗氮硬化效果优异：PD613之渗氮处理效果良好，可获得比SKD11更高之表面硬度及更深的硬化层。
⑹、蚀花加工性能良好，不会有蚀花不均现象。
PD613之淬火硬化性能甚佳，故加热后空冷、油冷、气冷均可将其淬硬。

⒊PD613的物理性能
⑴、热膨胀系数：(×10^-6/℃)
钢种 状态 30~100℃ 30~200℃ 30~300℃ 30~400℃ 30~500℃ 30~600℃ 30~700℃
PD613 退火 10.8       11.7     11.2      11.5      11.8     12.1      13.1
⑵、导热率：(cal/cm•sec•℃)
钢种        状态           20℃  100℃  200℃  300℃  400℃  500℃  600℃
PD613 淬火回火(60HRC)     0.068  0.066  0.063  0.061   ------   0.056   ------

⒋PD613的热处理工艺
⑴、预热温度：500~800
⑵、淬火温度：1020~1030
⑶、回火温度：
①、重视耐磨性和耐久性场合（硬度58～62HRC）：回火温度200℃，最好回火两次或两次以上；
②、重视经时变化场合（硬度55～60HRC）：回火温度500~550℃，最好回火两次或两次以上。

⒌PD613的用途
(1)高硬度高镜面塑料模具用钢：录像带的盒及卷轴模具、工程塑料用精密模具、集成电路板等；
(2)冷加工用冲压模具用钢：要求高韧性、高疲劳强度的模具。

⒍PD613的蚀花加工性能

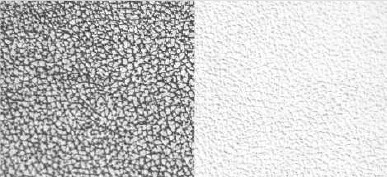

PD613的蚀花加工性能良好，无蚀花不均匀现象，下图为皮纹蚀花图（放大1.5倍）。

腐蚀后的蚀花表面                        喷砂后的蚀花表面

更多信息
请直接与我公司服务人员联络（热线电话：86-0769-81760118 81760222），以获得更多的有关模具钢材的选择、应用、热处理及库存等相关资料。

资料来源：日本大同特殊钢株式会社
