VANADIS 60是乌德霍姆工具钢(Uddeholm Tooling)的一种含钴高性能粉末冶金高速钢。10.5%的含钴量提升了材料的高温性能(如红硬性和抗回火性),抗压强度和弹性模量。VANADIS 60含大量非常小、非常硬,分布均一的碳化物,它是由高含量的碳与大量的碳化物形成元素(如铬,钼,钨和钒)结合形成的。VANADIS 60中的小颗粒碳化物不利于萌生裂纹,并且提高了材料的耐磨损性能。VANADIS 60特别适用于需要同时满足极高耐磨损性和抗压强度的冷作模具。
主要化学成分% | C | Si | Mo | W | V | Co |
2.30 | 4.20 | 7.00 | 6.50 | 6.50 | 10.50 | |
标准对照 | WNr.1.3241 | |||||
出厂状态 | 软性退火最高至HB340 |
工件在淬火过程中应避免脱碳和氧化。
经3次560℃回火,每次保温1小时后的硬度,见下表

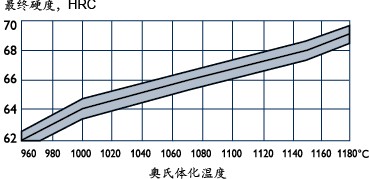

VANADIS 60经不同的奥氏体化温度淬火并3次560℃回火保温1小时的硬度
硬度(Hardness) HRC |
奥氏体化温度(Austenitising temp.) ℃ |
62 | 960 |
64 | 1000 |
66 | 1070 |
68 | 1150 |
69 | 1180 |
