DRM1
高韧性基体型高速钢
DRM1是日本大同特殊钢株式会社DRM系列热作/温作锻造模具用钢,是实现了一般热作工具钢所达不到的硬度和高韧性的基体高速钢。DRM1与以往的基体高速钢相比韧性高,适用于各种热作及温作锻造模具。
⒈DRM1的特性:
①最高使用硬度可达58HRC。
②由于具有高硬度和高韧性其耐热龟裂性良好。
③具有热作钢同等的微细组织及高于一般高速钢的韧性。
④抗热软化能力高,高温强度也良好。
⑤通过特殊熔炼,非金属夹杂物少,均匀性优良。
⒉DRM1的化学成分:
日本大同专利钢种
⒊DRM1的热处理条件:
退火:800~880℃缓冷
淬火:1100~1140℃油冷或热浴或真空炉气冷
回火:550~620℃,空冷,≥2次
硬度:退火,≤235HB;淬火回火,56~58HRC
DRM1的淬火回火曲线图如下所示:
试样形状:□15×15mm
淬火冷却方式:油冷
回火冷却方式:空冷
⒋DRM1的组织(退火状态):
DRM1粗大碳化物少,组织均匀。
⒌DRM1的物理特性:
⑴、热膨胀系数
温度℃ | 20~100 | 20~200 | 20~300 | 20~400 | 20~500 | 20~600 | 20~700 | 20~800 |
×10-6/K | 11.2 | 11.4 | 11.7 | 11.9 | 12.2 | 12.4 | 12.7 | 12.3 |
⑵、热传导率
温度℃ | 25 | 200 | 300 | 400 | 500 | 600 | 700 |
W/m·K (cal/cm.sec. ℃) |
22.4 (0.054) |
26.3 (0.063) |
27.3 (0.065) |
28.6 (0.068) |
28.4 (0.068) |
29.1 (0.070) |
28.8 (0.069) |
⑶、比热
温度℃ | 25 | 200 | 300 | 400 | 500 | 600 | 700 |
J/kg·K (cal/g.℃) |
413 (0.099) |
487 (0.116) |
519 (0.124) |
562 (0.134) |
616 (0.147) |
705 (0.168) |
840 (0.201) |
⑷、杨氏模量 210GPa
注:试片热处理条件:淬火1140℃油冷、回火560℃空冷 2次调整。
⒍DRM1的高温硬度:

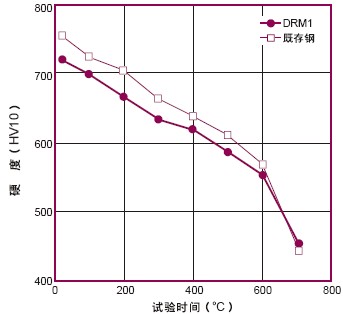

以下为DRM1高温硬度对比曲线
DRM1的高温硬度对比曲线图
⒎DRM1的应用:
①热锻冲头及模具
②温锻冲头及模具
更多信息
请直接与我公司服务人员联络(热线电话:86-0769-81760118 81760222),以获得更多的有关模具钢材的选择、应用、热处理及库存等相关资料。
