DH31-EX DAIDO STEEL
日本大同高寿命热作模具钢
DH31-EX特长
最优化成分+均质化处理(相对于DH31-S)
⒈淬透性、韧性大幅提升
⒉抗疲劳强度提升
⒊切削性稍为良好
⒋破坏韧性、耐热龟裂、热熔损性与DH31-S等同
DH31-EX用途
用途 | 硬度 |
Al、Mg压铸件 | 43~49HRC |
压铸模部件 | 45~50HRC |

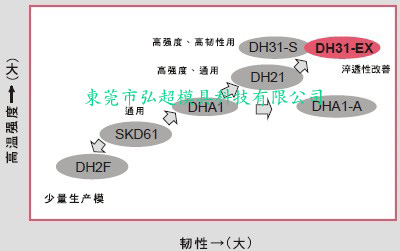

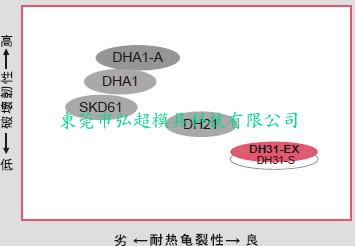

DH31-EX特性位置
韧性 - 高温强度 耐热龟裂性 – 破坏韧性
DH31-EX材料特性
热处理条件
淬火温度 | 回火温度 |
1000~1050℃气冷风冷油冷 | 550~650℃空冷 |
热处理曲线

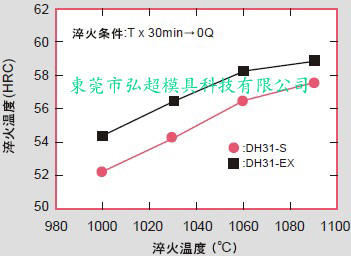

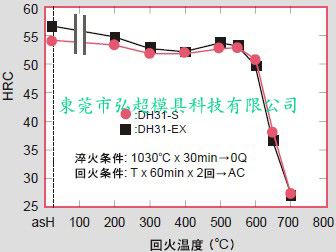

淬火温度与硬度的关系 回火性能曲线
淬火硬度因成分改变而提升 600℃以上的回火软化抵抗有同等水准
耐热龟裂特性
试验片尺寸:
条件:700℃→水冷×1000回

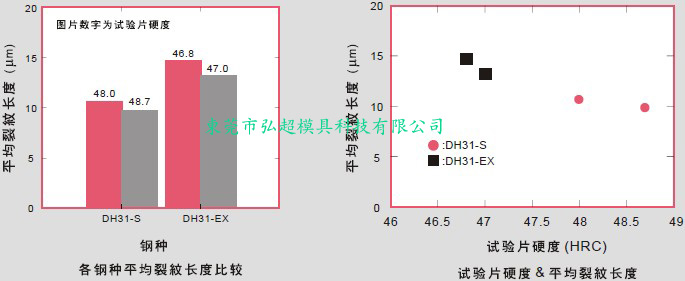

各钢种平均裂纹长度比较 试验片硬度&平均裂纹长度
配合相应硬度耐龟裂性几乎同等

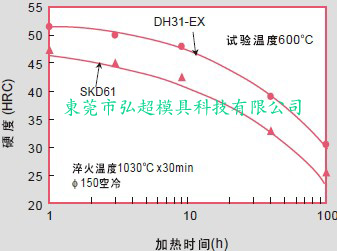

抗高温软化
DH31-EX的高温特性
耐AL冲蚀性
熔液材料:ADC12;熔液温度:700℃;浸入时间:300min;旋转:200rpm。
DH31-EX热处理特性
CCT曲线
低温域淬火速度的影响
实际热处理韧性
DH31-EX在低冷却速度下也可保持良好韧性
更多信息
请直接与我公司服务人员联络(热线电话:86-0769-81760118 81760222),以获得更多的有关模具钢材选择、应用、热处理及库存等相关资料。
