• 热门关键词:
  • 产品名称: 日本日立SLD
  • 产品型号:
  • 计量单位:
  • 发布时间: 2011-11-28
  • 产品详细
  • 其它



SLD

JIS SKD11
通用冷加工工具钢


SLD是用途广泛的通用型冷加工用工具钢。SLD具有极高的耐磨性且淬火性能良好。近年来随着各向同性炼钢工艺(Isotropy)的应用,SLD的性能又有了进一步的提高,使用效果明显优于其它SKD11类模具材料。
SLD的特长:
高耐磨性,高抗压强度;
相对较好的韧性;
淬火性能好,热处理变形小。
SLD的用途:
冲压、落料、剪切等模具;
拉伸、弯曲、压印等模具;
冷挤、冷锻、粉末压制等模具;
螺丝辊轧、冷滚切等模具;
陶瓷模、高耐磨塑料模具等。
SLD的热处理:
退火:
原材料已经球化退火,所以不必再球化退火;
重新锻造使用时,锻造后请实施球化退火,830~880℃徐冷;
为去除或软化冷加工或切削加工产生的应力,减轻热处理变形而应进行消除应力退火,加热温度650~700℃,加热时间1h/25mm。
淬火:
以500~550℃和750~800℃分两段预热;
奥氏体化温度1000~1050℃,常用温度1020℃;
淬火介质:气冷或油冷。
回火:
150~200℃气冷或500~530℃气冷
深冷处理:
模具需要最大的尺寸稳定,应进行深冷处理。模具淬火后必须立即做深冷处理,温度为-80~120℃,保温2~3小时。

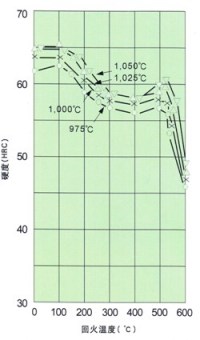

回火温度与硬度曲线:



其它相关产品
MORE
  • 东莞市锐鑫特殊钢材有限公司(C)版权所有
  • 地址:中国广东省东莞市长安镇新安一路2081-1号 联系人:林先生
  • 电话:86-0769-85386001 81760222 传真:86-0769-85079916 邮箱:[email protected] 网址:www.mojugang.com.cn
